自転車のライトをLEDに変更

11月3日(日) 曇り

しました。

電球タイプなので、暗い。
LEDに変えれば明るくなるだろう、という事で、ホームセンターにてLEDライトを購入。

購入時に自転車についていたライト。
SHIMANO の XENON BULB

外しました。


LEDライトに交換。

CATS EYEのHL-HUB100。日本式1端子(J1端子)用。

明るくなりました!!!!


ハブダイナモが海外式2端子(E2端子)タイプだったので、CATS EYEのHL-HUB100とコネクタが合わず、いろいろと加工して何とか接続成功!!


古いライトは海外式2端子タイプ。

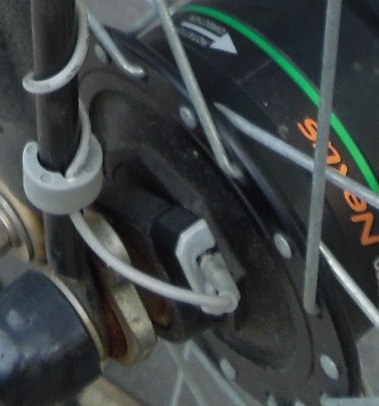

HUBダイナモ側のコネクタもE2端子タイプ。

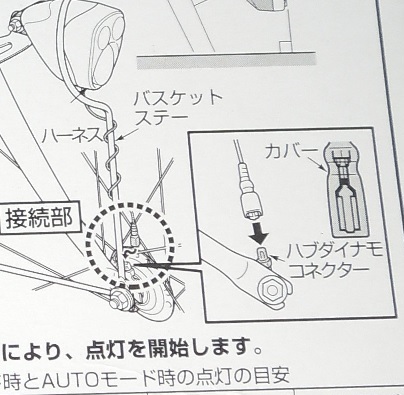

新しいLEDは線は1線のみを接続するタイプ(日本式J1端子)。

のこりの極はLEDライトを固定するネジからとる方式。

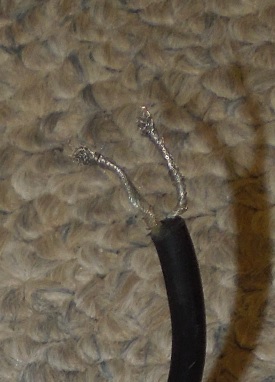

で、1線のみを古いHUBダイナモの片側端子に接続できる様に、HUB側の端子とLEDからの線の端子を加工。

HUBダイナモも残りの片側は自転車のシャーシにアースされていたのでOK。
HUBダイナモはSHIMANOのNEXUSという製品です。


LEDライト。新しく購入したのはこの製品。


J1端子ハブダイナモ専用品。
